ZERO LANDSCAPE LIGHTING ZERO

屋外用ダウンライトカタログ
2019年版(2019年春発刊予定)

先行パンフレット

総ページ数/52ページ、総点数150点(うち新製品81点)掲載。

2018年10月、発売以来好評のアウトドアライト『ZERO −ゼロ−』シリーズに
ダウンライトとシーリングライト2タイプの新製品を発売し先行パンフレットを発刊いたしました。

ダウンライトとシーリングライトを先行発売
サイズ・色温度など、より充実したバリエーション展開
「重耐塩仕様」標準化と「塗装色別注」の同一価格にも対応

LANDSCAPE LIGHTING ZERO 2019

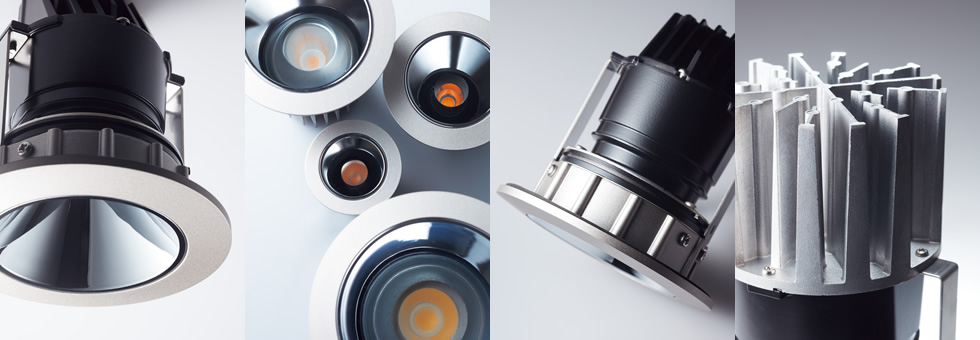

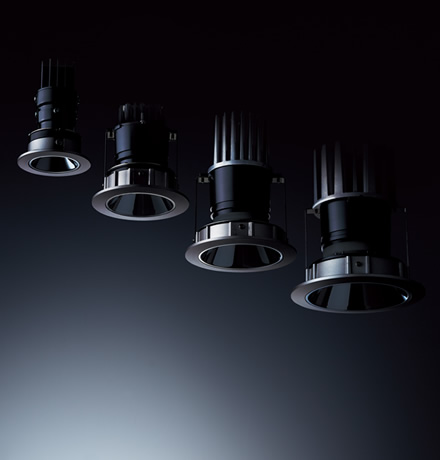

Downlight
ダウンライト

ボルトフリー仕様 小型放熱設計ヒートシンク 二重取付枠 錆びに強いアルミ素材を採用 COB光源 反射板による配光制御 高い防水性能(IP44) 屋外専用グレアレスコーン(重耐塩仕様) 重耐塩仕様(枠・コーン部) 天井に馴染む専用トリム 下面カバーレス カットオフアングル35° ボルトフリー仕様 小型放熱設計ヒートシンク 二重取付枠 錆びに強いアルミ素材を採用 COB光源 反射板による配光制御 高い防水性能(IP44) 屋外専用グレアレスコーン(重耐塩仕様) 天井に馴染む専用トリム 重耐塩仕様(枠・コーン部) カットオフアングル35° 下面カバーレス

ラインナップ

50

白熱灯60W相当
LZ0.5C

25°35°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

75

白熱灯100W相当
LZ1C

30°50°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

100

FHT32W×2灯相当
LZ2C

30°50°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

100

FHT32W相当
LZ1C

25°50°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

125

CDM-TP70W相当
LZ3C

25°50°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

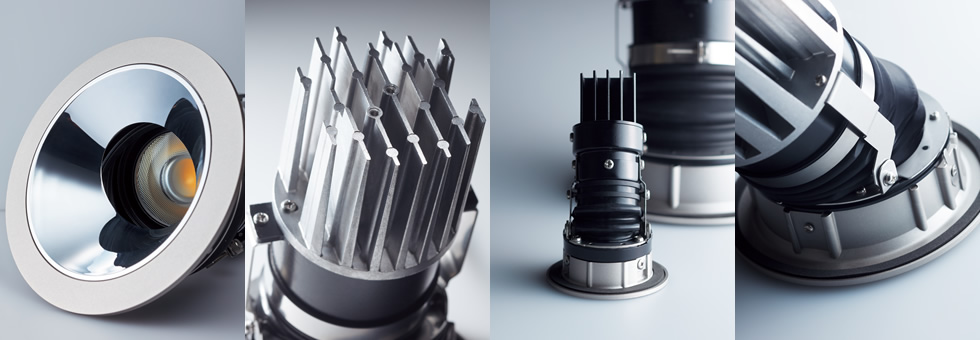

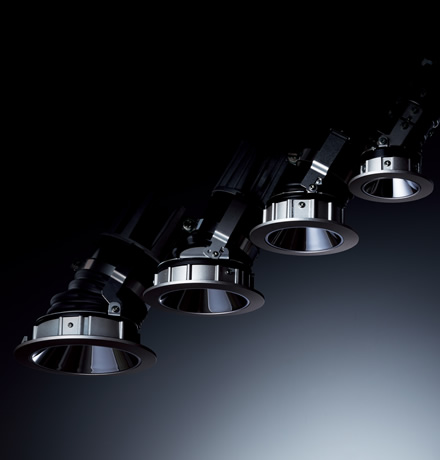

Universal Downlight
ユニバーサルダウンライト

ボルトフリー仕様 小型放熱設計ヒートシンク 二重取付枠 レンズによる配光制御 錆びに強いアルミ素材を採用 最大首振り角度35°を確保 COB光源 防水シリコンカバー採用(IP44) 屋外専用グレアレスコーン(重耐塩仕様) 重耐塩仕様(枠・コーン部) カットオフアングル35° 天井に馴染む専用トリム ボルトフリー仕様 小型放熱設計ヒートシンク 二重取付枠 レンズによる配光制御 錆びに強いアルミ素材を採用 最大首振り角度35°を確保 COB光源 防水シリコンカバー採用(IP44) 重耐塩仕様(枠・コーン部) 天井に馴染む専用トリム カットオフアングル35° 屋外専用グレアレスコーン(重耐塩仕様)

ラインナップ

50

φ50 ダイクロハロゲン
50W形40W相当 LZ0.5C

17°25°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

75

φ50 12Vダイクロハロゲン
85W形60W相当 LZ1C

15°25°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

100

CDM-T35W相当
LZ2C

20°25°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

100

φ50 12Vダイクロハロゲン
85W形60W相当 LZ1C

16°25°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

125

CDM-T70W相当
LZ2C

11°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

125

CDM-T70W相当
LZ3C

19°25°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

オプション

  • ハニカムルーバー

    グレア(眩しさ)を低減します。

  • スプレッドレンズ

    光を一定方向の楕円状に広げることができます。

  • ワイドディフュージョンレンズ

    配光角を広げることができます。

  • フラッドレンズ

    光をやわらかく均一に広げます。

  • 高色温度変換フィルター

    色温度を高めたり低めたりすることが
    できます。

  • 低色温度変換フィルター

    色温度を高めたり低めたりすることが
    できます。

※φ50 のみオプション装着不可

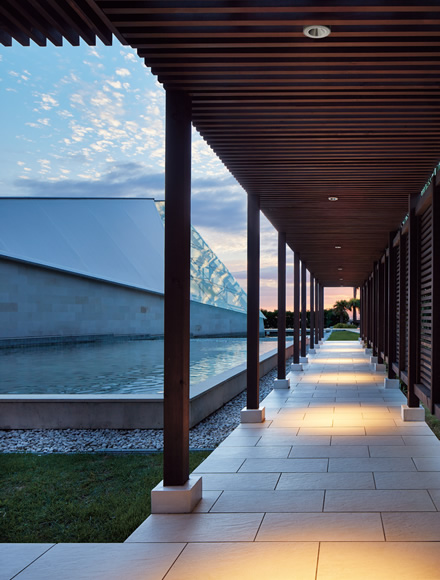

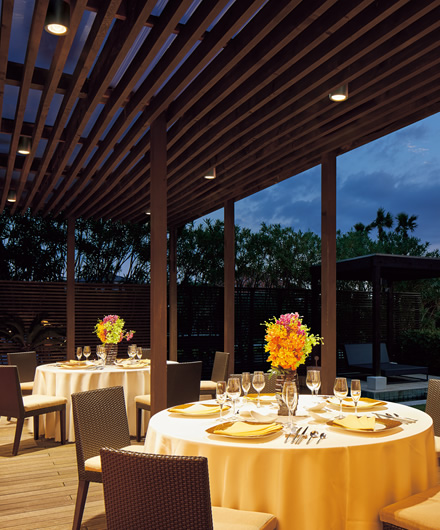

Ceiling Light
シーリングライト

シーリングライトは、ルーバー天井にも対応出来る細身のφ100タイプを追加。
φ130タイプは、ボルトフリー仕様(100〜242V)となり多様な電源電圧環境に対応しています。

ルーバー天井にも設置可能な細身のφ100。グレアレス集光タイプ

高い防水性能(IP45) 重耐塩仕様 屋外専用グレアレスコーン 下面カバーレス カットオフアングル35° 重耐塩仕様 高い防水性能(IP45) 屋外専用グレアレスコーン 下面カバーレス カットオフアングル35°

選べる3つの配光

適合ランプ 別売

φ50 ダイクロハロゲン75W形
65W相当 DECO-S50C(ブラック)

11°18°25°

  • 5000K
  • 3000K
  • 2700K

オプション

  • ハニカムルーバー

    グレア(眩しさ)を低減します。

  • スプレッドレンズ

    光を一定方向の楕円状に広げることができます。

  • ワイドディフュージョンレンズ

    配光角を広げることができます。

  • フラッドレンズ

    光をやわらかく均一に広げます。

  • 高色温度変換フィルター

    色温度を高めたり低めたりすることが
    できます。

  • 低色温度変換フィルター

    色温度を高めたり低めたりすることが
    できます。

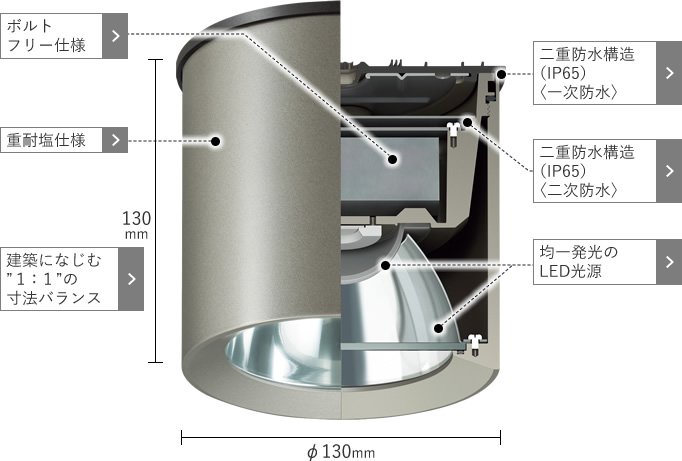

φ130タイプ ボルトフリー

ボルトフリー仕様 二重防水構造(IP65)〈一次防水〉 重耐塩仕様 二重防水構造(IP65)〈二次防水〉 均一発光のLED光源 建築になじむ”1:1”の寸法バランス 重耐塩仕様 ボルトフリー仕様 二重防水構造(IP65)〈一次防水〉 二重防水構造(IP65)〈二次防水〉 均一発光のLED光源 建築になじむ”1:1”の寸法バランス

FHT32W相当
LZ1C

60°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

白熱灯100W相当
LZ0.5C

60°

  • 4000K
  • 3500K
  • 3000K
  • 2700K

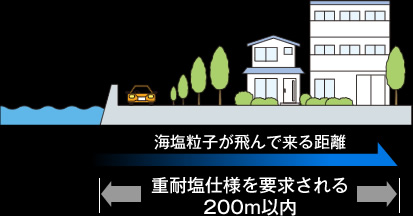

重耐塩仕様について

「ZERO」カタログ掲載の屋外用照明器具は、一般社団法人 日本照明工業会 ガイド117:2010「照明器具及び照明用ポールの耐塩害に関するガイド」の重耐塩に準拠した仕様となっております。海に隣接した特殊な環境(耐塩害レベル[重耐塩]の地域)でも安心してお使いいただけます。

一般社団法人 日本照明工業会 ガイド117:2010「照明器具及び照明用ポールの耐塩害に関するガイド」(抜粋)

耐塩害レベル

耐塩害レベルは次の2段階とする。

重耐塩:常時、飛来塩分が高濃度の地域に求められるレベル
(目安:海岸より0~200m程度の範囲)

地域区分 飛来塩分量が鋼の腐食に影響を与えると考えられる地域
日本海沿岸部Ⅰ 沿岸から20km以内
日本海沿岸部Ⅱ 沿岸から5km以内
太平洋沿岸部 沿岸から2km以内
瀬戸内海沿岸部 沿岸から1km以内
沖縄 全地域

公社)日本道路協会「道路橋示方書・同解説」(平成14年3月)より

屋外施設照明 2019年版 先行パンフレット

LANDSCAPE
LIGHTING

ZERO

総ページ数 / 52ページ

カタログコンセプト
屋外施設照明カタログ「ZERO 2019」(2019年春発刊予定)より、「屋外用ダウンライト」「屋外用シーリングライト」を先行でご案内。
小口径タイプ、色温度バリエーション、ボルトフリー(100-242V)仕様を拡充。
よりきめ細かな設計者のニーズに応えたラインナップになっています。
これまでのZERO製品同様、『重耐塩仕様』『標準価格での塗装色別注』にも対応しています。

SERIES LINE UP

  • ・Downlight
  • ・Universal Downlight
  • ・Ceiling Light

屋外施設照明カタログ

LANDSCAPE
LIGHTING

ZERO

総ページ数 / 152ページ

カタログコンセプト
アウトドアライトをゼロ(原点)から創造し、全てをゼロベースから始める製品開発を行っています。「重耐塩標準仕様」、「標準価格での塗装色別注」。
多種多様な空間に溶け込むシンプルなデザイン。最適なサイズバリエーション。用途別商品のラインナップと、設計者のこだわりの意匠やランドスケープデザインに寄り添い、質感の高い器具を提供します。
※屋外施設照明カタログ「LANDSCAPE LIGHTING ZERO」(2017年1月発刊)は耐候性試験を継続し、重耐塩仕様と認められました。

SERIES LINE UP

  • ・SPOT LIGHT
  • ・LOW POLE
  • ・MIDDLE POLE
  • ・BRACKET
  • ・FOOT LIGHT
  • ・GROUND LIGHT
  • ・INDIRECT LIGHT
  • ・CEILING LIGHT
  • ・DOWNLIGHT
